第七轴机器人命名方案第二次修订说明

苏州通锦精密工业股份有限公司TJS 第七轴机器人上市已经有一段时间，经客户反馈使用良好，为了让客户一目了然看清编号的内容，经苏州通锦标准化委员会研究决定做第二次修订，并于2017年8月22日正式发布。特此说明。

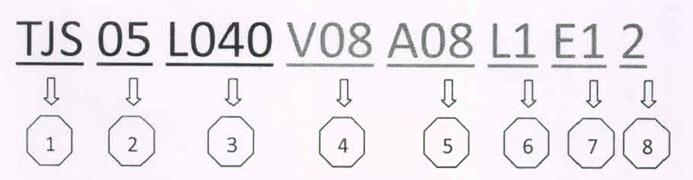

苏州通锦精密工业股份有限公司第七轴机器人产品命名规则分为八个部分，具体含义如下：

1.“TJS”代表通锦公司出品的第七轴，与电缸中的“TJE”、模组中的“TJM”、“TJH”相呼应。

2.两位数字表示负载，单位为“吨”。“05”表示0.5吨，“20”表示2吨。

3.取“L”加三位数字表示总长。总长单位为“米”，“040”表示4米，“120”表示12米。（有效行程在最终技术文件中确定）

4.速度英文velocity，取首字母“V”加两位数字表示速度。速度单位“米每秒”。数字“08”表示0.8m/s。如无要求可不填以1m/s为准。

5.加速度英文acceleration，取首字母“A”加两位数字表示加速度。单位为“米每二次方秒”。数字“08”表示0.8m/s²。如无要求可不填以1m/ s²为准。

6.润滑英文lubrication，取首字母“L”表示。目前润滑有“手动润滑脂”、“自动润滑油”、“自动润滑脂”三种，分别用L1、L2、L3表示。

“L1”表示手动润滑（脂）

“L2”表示自动润滑油（如不填表示自动润滑油）

“L3” 表示自动润滑脂

7.取环境英文environment首字母“E”表示防尘方式。目前齿条防尘基本为钣金折弯一种。导轨分为钣金折弯和风琴罩两种，分别用E1、E2表示。

“E0” 表示无防护

“E1” 表示钣金防护（如不填表示钣金防护）

“E2” 表示风琴护罩防护

“E3” 表示焊接用全密封

“E4” 表示喷涂用全密封

8.最后一位数字代表拖链要求，现以“1”表示塑料拖链，“2”表示钢制拖链，“3”表示不锈钢拖链，“4”表示特殊要求。（如不填表示塑料拖链）
