折返式伺服电动缸电机减速机安装步骤说明

电动缸是将伺服电机与滚珠丝杠一体化设计方案的模块化设计商品，他将伺服电机的旋转运动通过滚珠丝杆转化成匀速直线运动，另外将伺服电机最好优势-精准转速比，精准转速，精准扭距转化成-精准速率，精准部位，精准扭力；完成高精密匀速直线运动系列产品的全新升级颠覆性商品。

苏州通锦精密工业股份有限公司自有生产车间及办公大楼15000平米，可为不同大中小企业单位提供：自动化设备，电动缸产品的设计与制造，伺服电动缸批发，大推力电动缸，大吨位高速电动缸，小型电动缸，多级电动缸，折返式电动缸，直线式电动缸，防爆电动缸等产品，可以非标定制，欢迎来电咨询。电动缸厂家电话：18913191811杨经理；

伺服电动缸在安装过程中会遇到大大小小的问题，电机减速机的安装遇到的问题就是其中一个，下面小编给大家阐述下安装步骤。

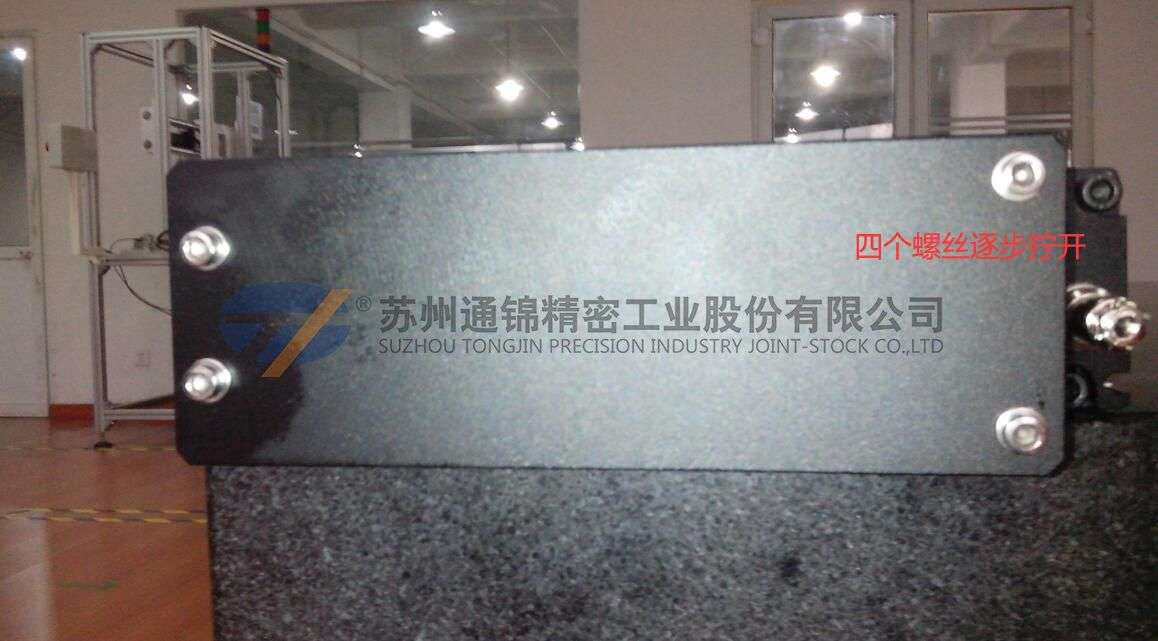

01打开电动缸后盖

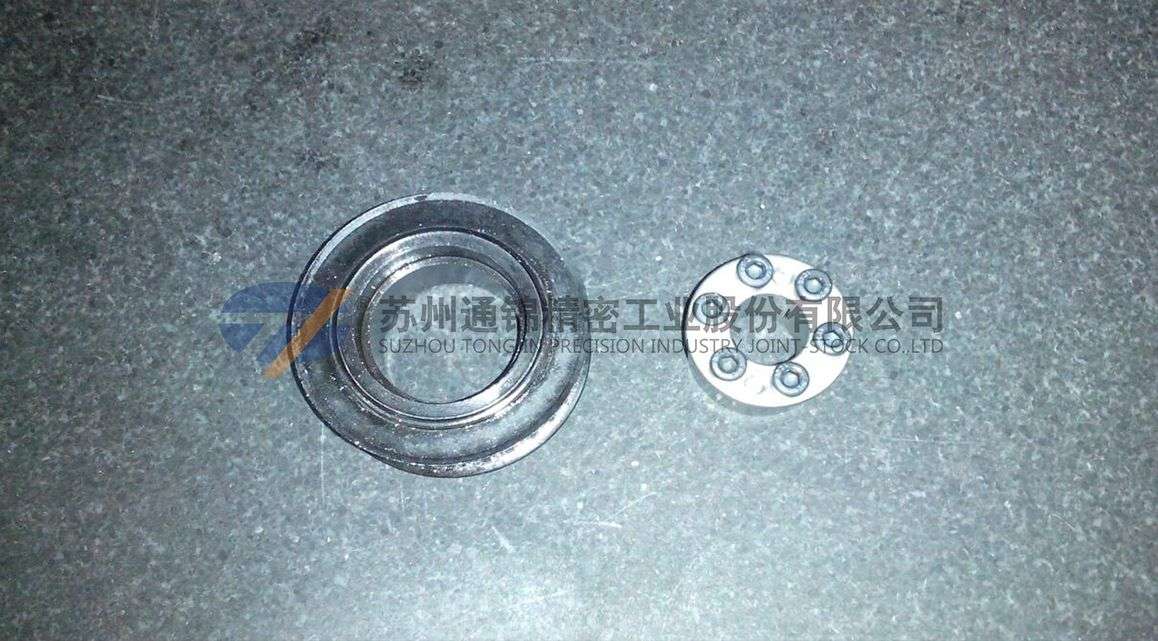

02取出同步带轮与胀紧套

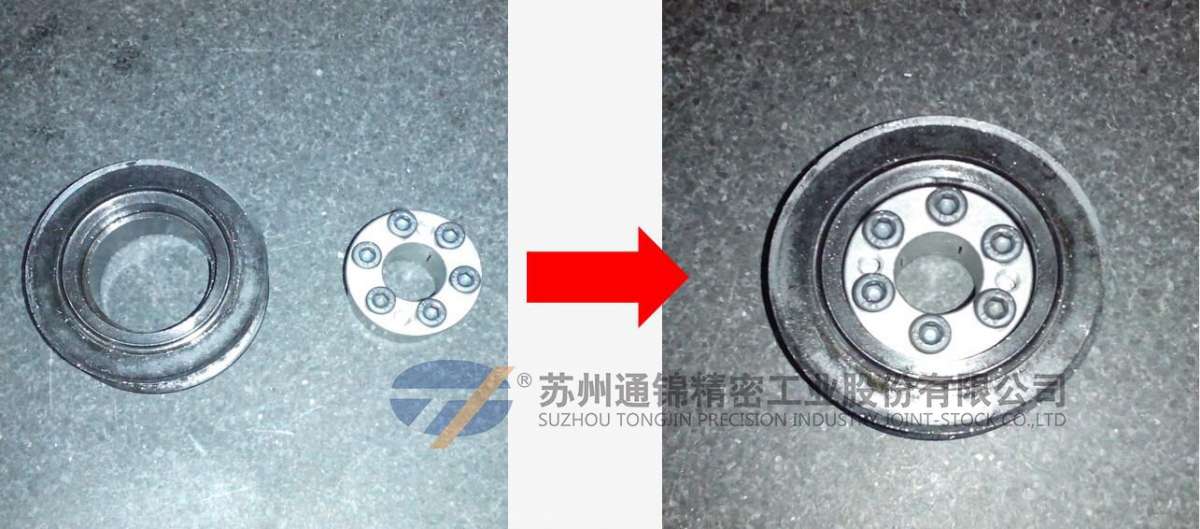

03将胀紧套装入同步带轮中

04将减速机或电机穿过连接板，并将胀紧套套在电机轴上

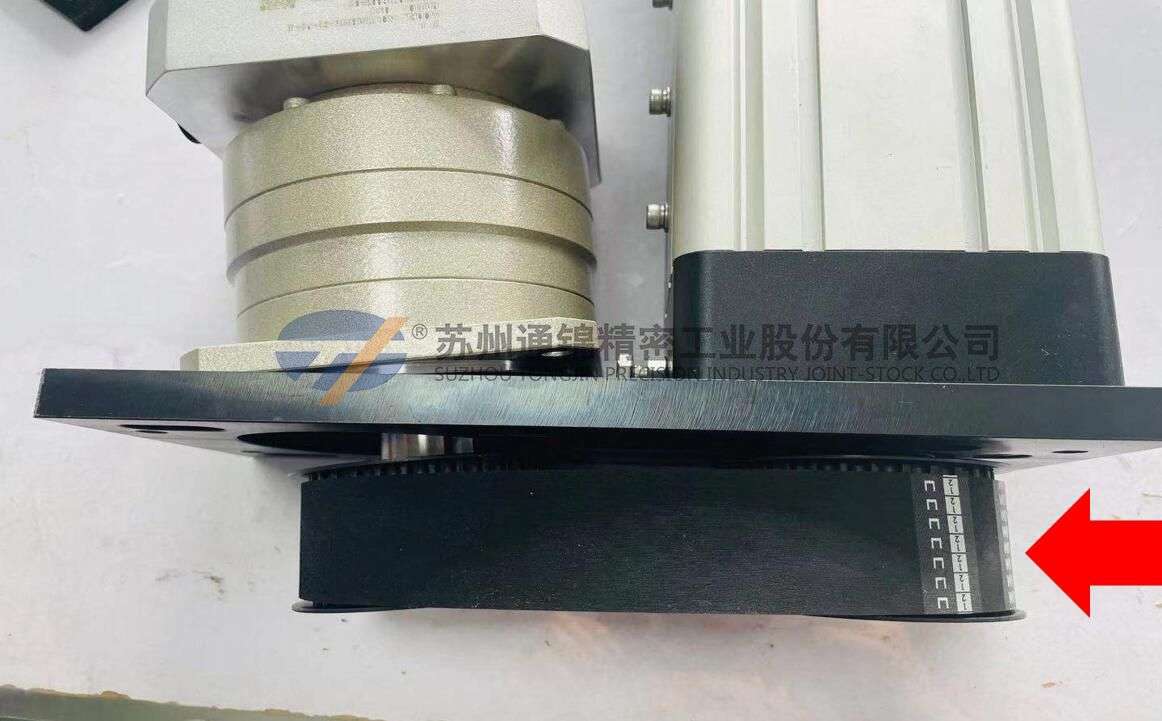

05套入同步带

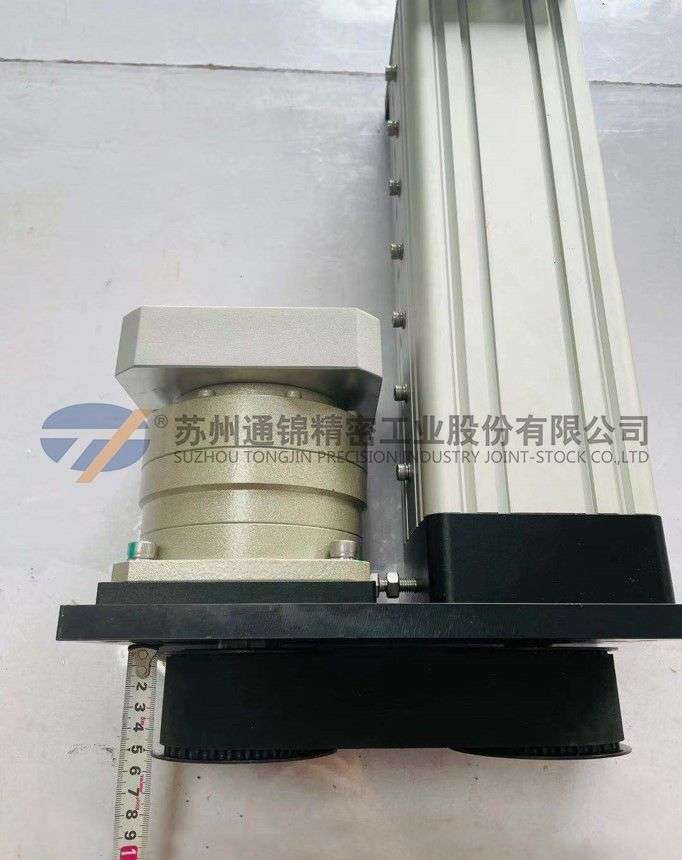

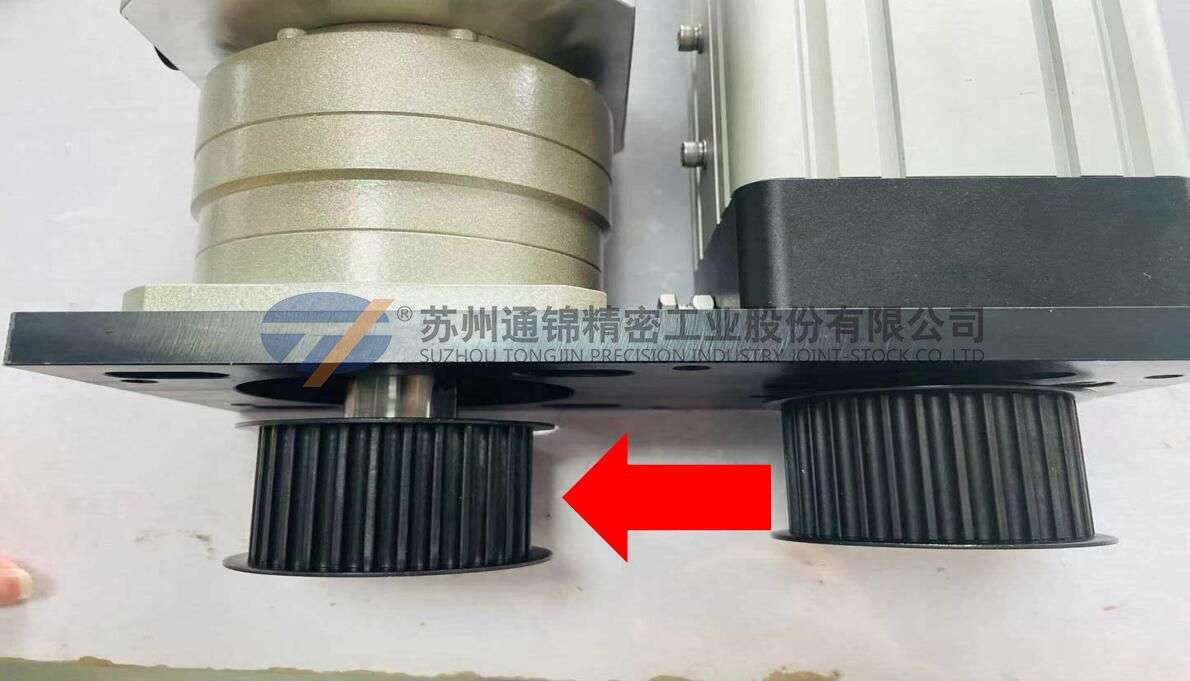

06装上减速机四角安装螺栓与螺母，对角锁紧2颗螺栓，调整减速机轴上的同步带轮到安装板间距离（保证左右2个同步轮在同一平面上)，使其与丝杆端同步带轮到安装板距离相等，并锁紧胀紧套上的六颗螺丝。注；锁紧胀套螺栓时，对角逐步锁紧，不要一次锁紧。

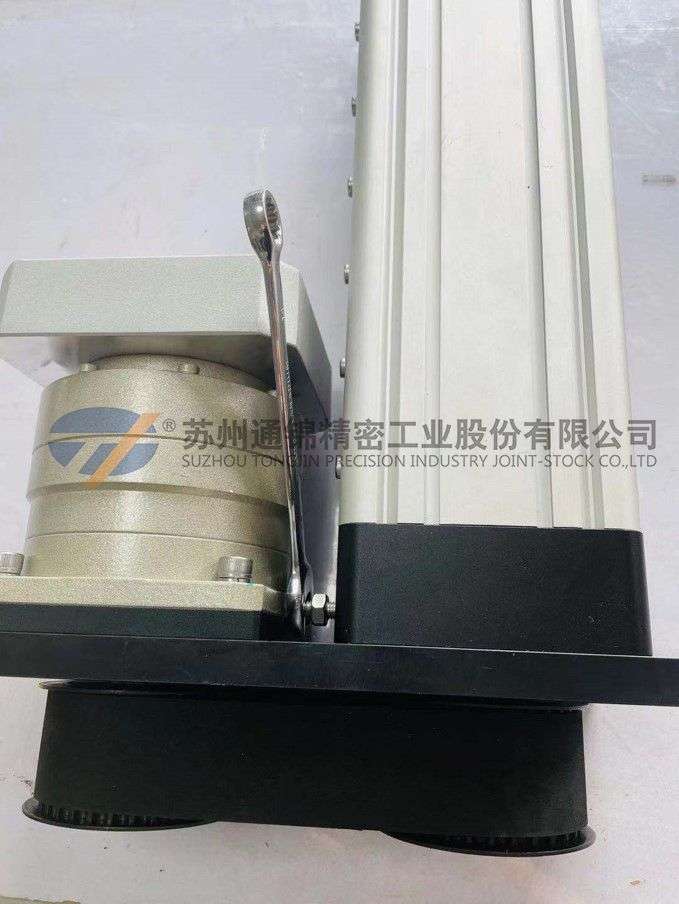

07松掉之前锁紧的2颗对角螺栓，用扳手调节支撑外六角螺栓使其向外顶减速机，当同步带绷紧到适当程度时锁紧支撑螺栓上的螺母与减速机的安装螺丝。

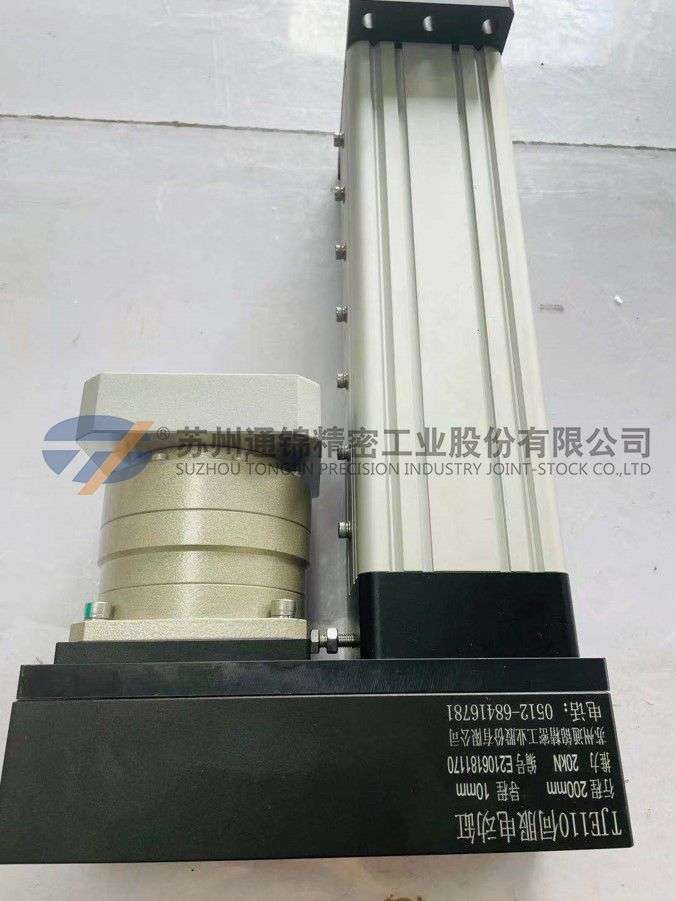

08盖上后盖，减速机安装完毕

备注：无减速机只有电机的电缸也按照上述步骤安装
