德国ISEL滚珠丝杆

德国ISEL滚珠丝杆

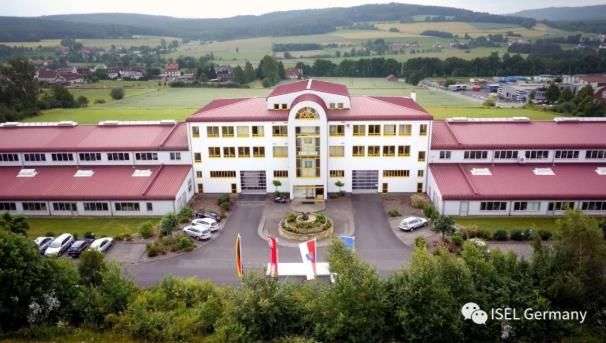

德国ISEL股份公司,成立于1972年,总部位于德国中部黑森州的Eiterfeld,在德国拥有4个生产基地,全球拥有5家分公司,专注于非金属材料加工机床及其配件、软件的研发和制造,主要服务于航空航天、汽车、医疗、电子等非金属材料应用比较广的行业

ISEL是全球线性运动及线性驱动解决方案的制造商及引领者,40年德国精工品质。始于1972年,致力于通过四十多年的线性运动专业知识,为您提供标准及定制化的解决方案及相关产品。

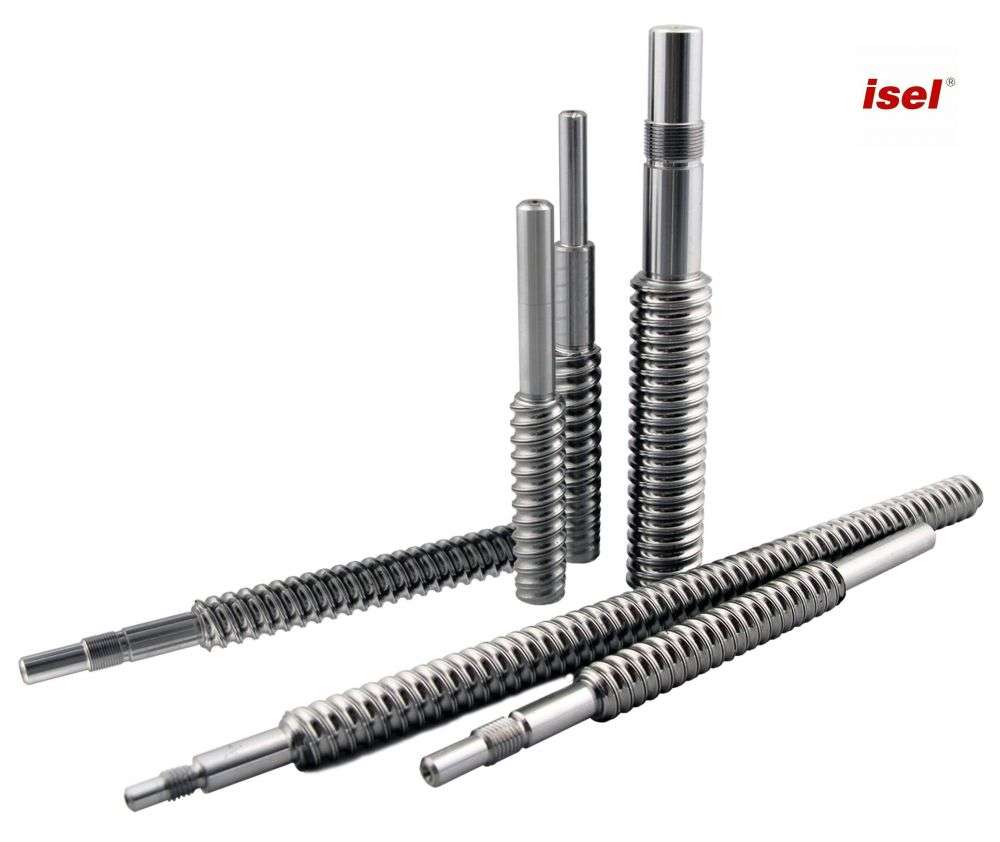

德国ISEL滚珠丝杆

在各种对精度、效率和使用寿命要求都比较高的场合,德国ISEL滚珠丝杆已经被广泛地使用。不同的行业应用有着不同的需求,德国ISEL可提供种类型的丝杠种规格的螺母,并可针对各种不同的需求进行滚珠丝杆轴加工端及各种配件的定制化加工,使其能更好地适应于各种应用系统。

ISEL精密的轧制方式独特的热处理工艺,使得我们的产品始终保持高质量、高品质;确保您的系统及产品始终稳定高效。轧制属于批量制造,磨制属于精确制造,前者的生产效率远远高于后者,但是前者的制造设备成本也远远高于后者。换句话说,磨制丝杠生产的进入门槛较低,轧制丝杆生产的进入门槛较高,能生产轧制丝杠的厂家一般也能生产磨制丝杠,而能生产磨制丝杠的厂家不一定能生产轧制丝杠。所以,同精度产品如果可以买到轧制丝杆就不要买磨制丝杆。另外说明一点,轧制和磨制仅指螺杆,螺母的生产全部采用磨削制造。

德国ISEL滚珠丝杆

滚珠丝杠的选型过程主要的几大参数

1公称直径

即丝杆的外径,常见规格有12、14、16、20、25、32、40、50、63、80、100、120,不过请注意,这些规格中,各厂家一般只备16~50的货,也就是说,其他直径大部分都是期货(见单生产,货期大约在30~60天之间,日系产品大约是2~2.5个月,欧美产品大约是3~4个月)。

公称直径和负载基本成正比,直径越大的负载越大,具体数值可以查阅厂家产品样本。这里只说明两个概念:动额定负荷与静额定负荷,前者指运动状态下的额定轴向负载,后者是指静止状态下的额定轴向负载。设计时参考前者即可。

需要注意的是,额定负荷并非最大负荷,实际负荷与额定负荷的比值越小,丝杆的理论寿命越高。

推荐:直径尽量选12~63。其中德国ISEL可提供直径为8~32mm的滚珠丝杆,标准化生产,交期快

2导程

也称螺距,即螺杆每旋转一周螺母直线运动的距离,常见导程有1、2、2.5、4、5、6、8、10、16、20、25、32、40,中小导程现货产品一般只有5、10,大导程一般有1616、2020、2525、3232、4040(4位数前两位指直径,后两位指导程),其他规格多数厂家见单生产。导程与直线速度有关,在输入转速一定的情况下,导程越大速度越快。

推荐:导程尽量选5和10。其中德国ISEL可提供导程为2.5、4、5、10、20、40的滚珠丝杆,标准化生产,交期快

3长度

长度有两种概念,一种是指全长,另一种是指螺纹长度。有些厂家只计算全长,但有些厂家还需要提供螺纹长度。螺纹长度中也有两个部分,一个是螺纹全长,一个是有效行程。前者是指螺纹部分的总长度,后者是指螺母直线移动的理论最大长度,螺纹长度=有效行程+螺母长度+设计裕量(如果需要安装防护罩,还要考虑防护罩压缩后的长度,一般按防护罩最大长度的1/8计算)。

在设计绘图时,丝杠的全长大致可以按照参数累加:丝杠全长=有效行程+螺母长度+设计余量+两端支撑长度(轴承宽度+锁紧螺母宽度+裕量)+动力输入连接长度(如果使用联轴器则大致是联轴器长度的一般+裕量)。特别需要注意的是,如果你的长度超长(大于3米)或长径比很大(大于70),最好事先咨询厂家销售人员可否生产,总体的情况是,国内厂家常规品最大长度3米,特殊品16米,国外厂家常规品6米,特殊品22米。当然不是说国内厂家就不能生产更长的,只是国内定制品的价格比较离谱。

推荐:长度尽量选6米以下,超过的用齿轮齿条更划算了。

其中齿轮齿条推荐品牌:意大利Gambini,网址:www.gambinimeccanica.cn/

4螺母形式

各厂家的产品样本上都会有很多种螺母形式,一般型号中的前几个字母即表示螺母形式。按法兰形式分大约有圆法兰、单切边法兰、双切边法兰和无法兰几种。按螺母长度分有单螺母和双螺母(注意,单螺母和双螺母没有负载和刚性差异,这一点不要听从厂家销售人员的演说,单螺母和双螺母的主要差异是后者可以调整预压而前者不能,另外后者的价格和长度大致均是前者的2倍)。在安装尺寸和性能允许的情况下,设计者在选用时应尽量选择常规形式,以避免维护时备件的货期问题。推荐:频繁动作、高精度维持场合选双螺母,其他场合选双边单螺母。

推荐:螺母形式尽量选内循环双切边法兰单螺母。德国ISEL具有多种形式的螺母供客户选配。

5精度

滚珠丝杠按GB分类有P类和T类,即传动类和定位类,精度等级有1、2、3、4.....几种,国外产品一般不分传动还是定位,一律以C0~C10或具体数值表示,一般来说,通用机械或普通数控机械选C7(任意300行程内定位误差±0.05)或以下,高精度数控机械选C5(±0.018)以上C3(±0.008)以下,光学或检测机械选C3以上。特别需要注意的是,精度和价格关联性很大,并且,精度的概念是组合和维持,也就是说,螺杆的导程误差不能说明整套丝杠的误差,出厂精度合格不能说明额定使用寿命内都维持这个精度。这是个可靠性的问题,与生产商的生产工艺有关。

推荐:精度尽量选C7。德国ISEL具有C5,C7等精度的丝杆供客户选配。
